概覽

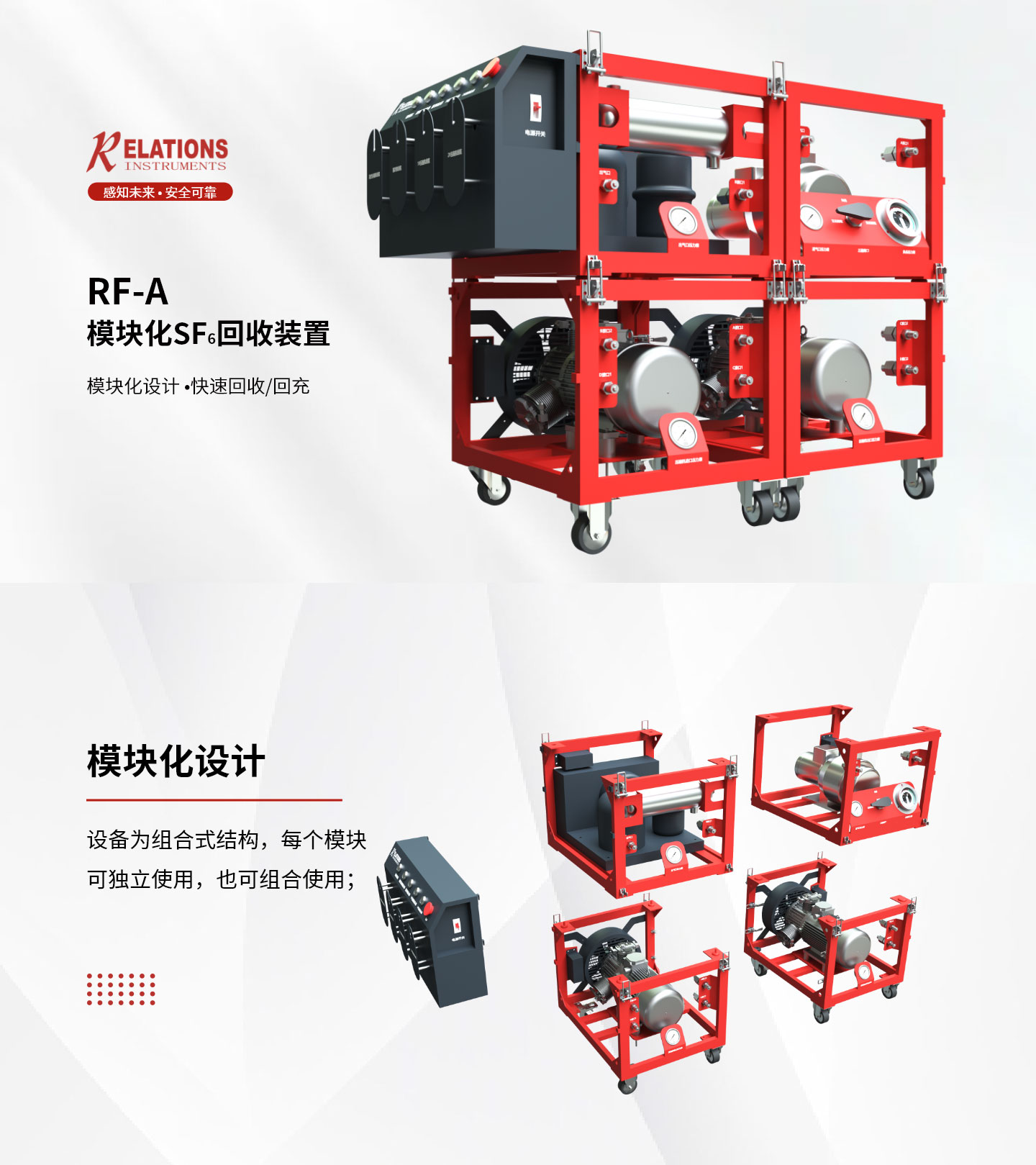

RF-A模塊化SF?回收裝置

產品用途|模塊化設計 ?快速回收/回充

產品型號RF-A

產品名稱模塊化SF?回收裝置

無油壓縮機回收速率8 m3/h，終壓50 bar

無油渦旋泵抽速7.2 m3/h，極限真空度≤1 mbar

過濾器過濾固體顆粒

過濾粒徑≤1 μm

性能



配置

產品參數及尺寸

參數名稱

參數值


無油壓縮機

回收速率8 m3/h，終壓50 bar


無油渦旋泵

抽速7.2 m3/h，極限真空度≤1 mbar


過  濾  器

過濾固體顆粒


過濾粒徑

≤1 μm


冷卻方式

機械制冷


進口壓力表

(-1~10) bar


出口壓力表

(0~70) bar


真  空  表

(-1~1) bar


回  收  管

DN13*10 m，一端DN20自封閉接頭，

另一端球閥及氣瓶接頭


回  充  管

DN13*3 m，一端DN20自封閉接頭，

另一端球閥及氣瓶接頭


電       源

三相五線制，AC380 V，50 Hz


尺       寸

1180mm * 630mm * 970mm (L*W *H)

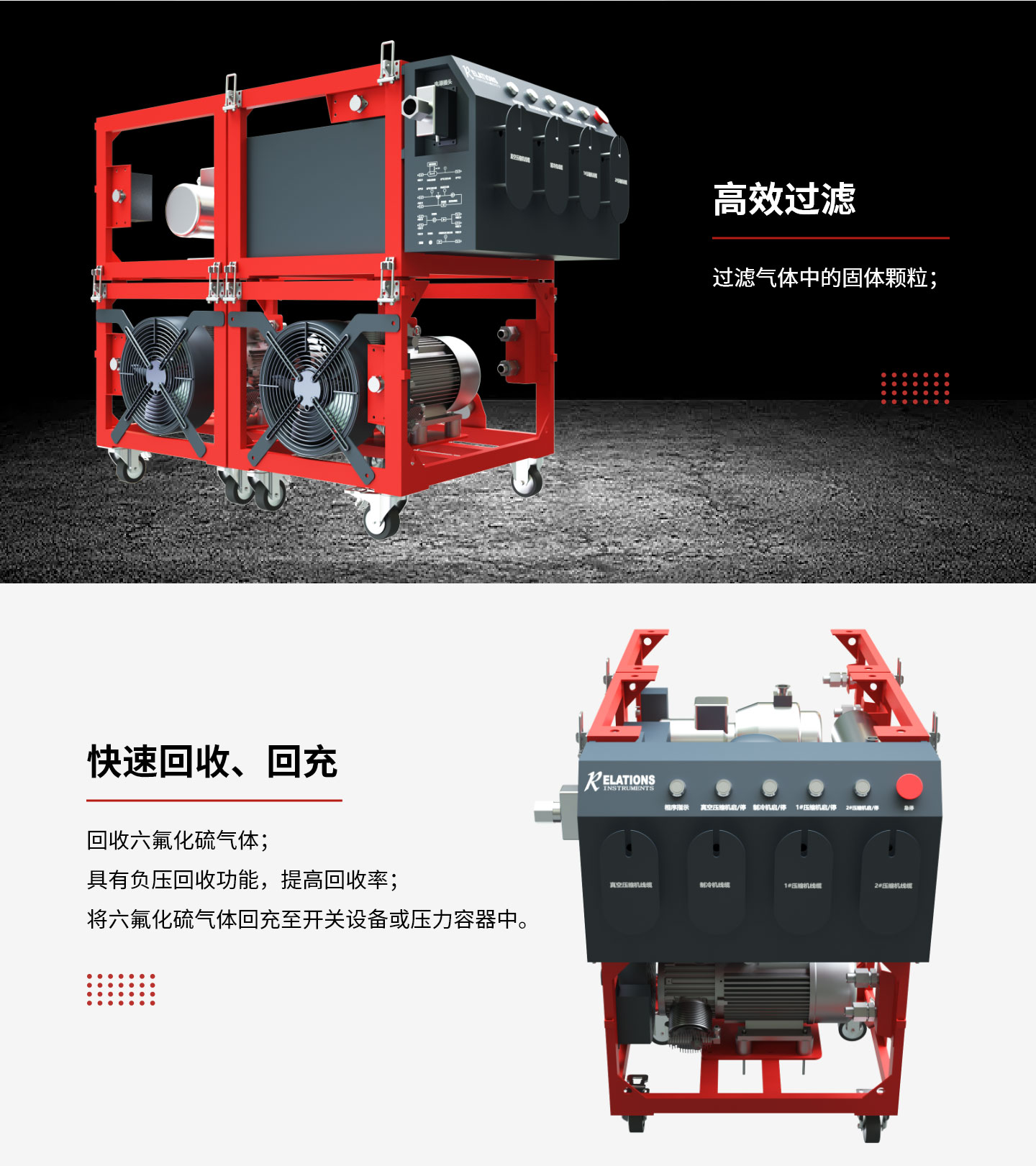

功能特點

設備為組合式結構，每個模塊可獨立使用，也可組合使用；

回收六氟化硫氣體；

過濾氣體中的固體顆粒；

將六氟化硫氣體回充至開關設備或壓力容器中；

具有負壓回收功能，提高回收率。

應用領域

適用于110 kV以下的SF?電氣設備回收、回充作業。
