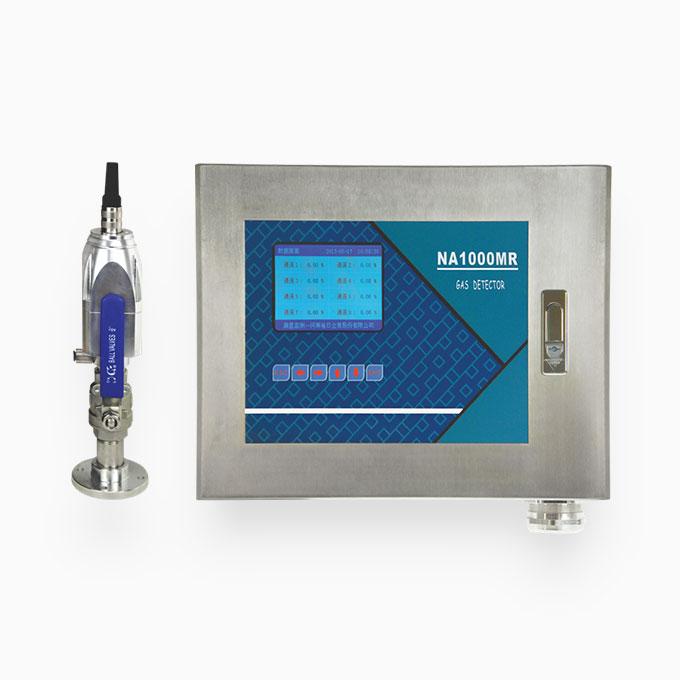

NA1000MS多通道漏氫監測系統

產品用途|監測氫冷發電機組氫氣爆炸下限以內的氫氣含量

產品型號NA1000MS

產品名稱多通道漏氫監測系統

顯示屏顏色TFT 256 彩色(LCD)

模擬輸入類型1 路～8 路兩線制、 4 mA～20 mA變送器(最多 16 路)

電壓功耗24 V≤ 0.48 W

連接方式2 芯屏蔽電纜

性能




配置

產品參數

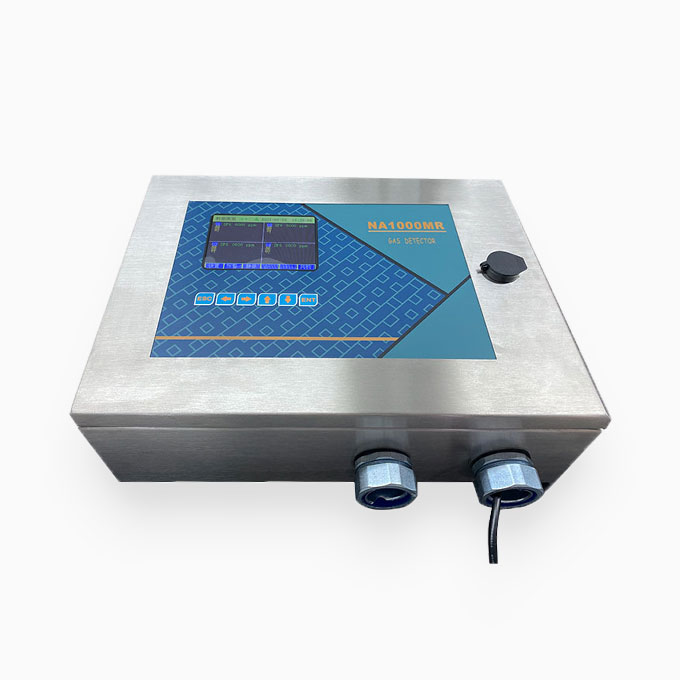

NA1000MR多通道報警控制器

參數值


顯示屏顏色

TFT 256 彩色(LCD)


模擬輸入類型

1 路～8 路兩線制、

4 mA～20 mA變送器(最多 16 路)


電壓功耗

24 V≤ 0.48 W


連接方式

2 芯屏蔽電纜


模擬輸出類型

1 路～8 路 4 mA～20 mA電流輸出

(最多16路)


輸出阻抗

≤ 750 ohm


連接方式

2 芯屏蔽電纜


繼  電  器

參數值


觸點方式

常開


輸出方式

(1～16)分路報警、1 路總路報警

4 mA～20 mA


直流電壓

1 A、30 V DC或 1 A、250 V AC


其       他

參數值


報警存儲

8000 條報警信息


工作電壓

210 VAC～230 VAC、50 / 60 Hz


安裝方式

壁掛 (440*330*130) (L*W*H）


重       量

9.5kg

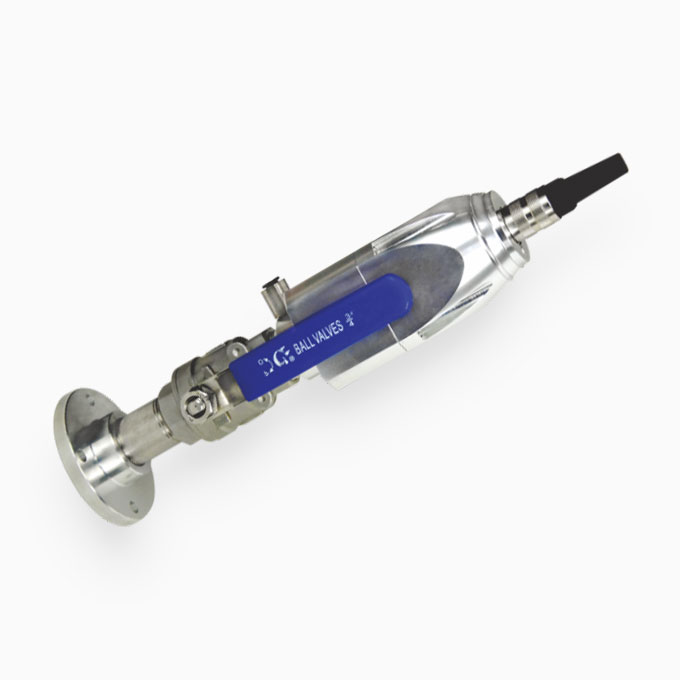

NA1000DⅡ氫氣監測變送器

參數值


監測范圍

0 %～4.00 %(0 %LEL～100 %LEL)


精       度

± 2 %F.S


采樣方式

自然擴散


環境溫度

-10 ℃～50 ℃


環境濕度

0 %RH～98 %RH


防爆等級

ExiaⅡCT 4 Ga


工作電壓

24 VDC 功率＜1 W


安裝部位

封閉母線、內冷水箱、汽勵端

回油管空側或冷卻器回水管等

功能特點

根據現場不同測點的位置，設計有專用于發電機封母、中性點、汽勵端回油系統、內冷水箱等處的采樣系統。

變送器采用全金屬防爆外殼，符合防爆等級ExiaⅡCT4Ga。

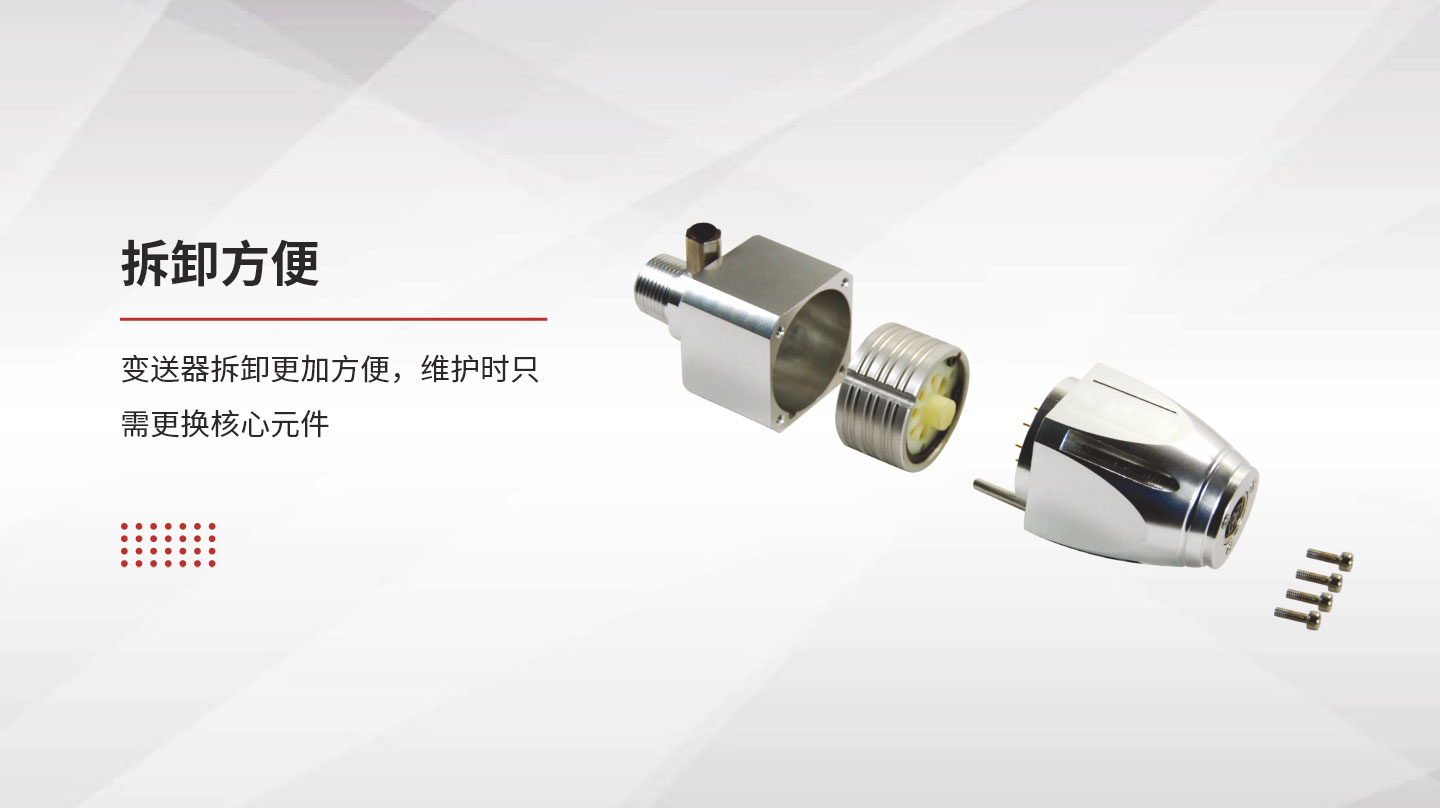

變送器拆卸更加方便，維護時只需更換核心元件。

執行標準

GB3836.4－2000《爆炸性氣體環境用電氣設備 第4部分本質安全型 “i”》

GB12358-2006  《作業場所環境氣體檢測報警儀通用技術要求》

GB3836.1－2000《爆炸性氣體環境用電氣設備 第1部分通用要求》

GB/T 17626.2-2006《電磁兼容 試驗和測量技術 靜電放電抗擾度試驗》

GB/T 17626.4-2008《電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗》

GB/T 17626.5-2008《電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗》
