RF-101J型SF?凈化處理系統

產品用途|水浴加熱 ? 一站式處理 ? 多功能選配

產品型號RF-101J型

產品名稱SF?凈化處理系統

輸出終壓50 bar

真空壓縮機31.3 m3/h，極限真空度1mabr

凈化提純罐220 L，設計壓力50 bar，碳鋼材質

性能



配置

產品參數及尺寸

參數名稱

參數值


無油水冷壓縮機

38 m3/h


輸出終壓

50 bar


無油增壓機

5 m3/h@液態SF?


真  空  泵

64 m3/h，極限真空度0.1mbar


真空壓縮機

31.3 m3/h，極限真空度1mabr


凈化提純罐

220 L，設計壓力50 bar，碳鋼材質


精  餾  塔

雙塔精餾，可升降，不銹鋼材質


冷卻方式

機械制冷


鋼瓶預處理裝置

可同時處理12個@40 L鋼瓶，加熱功率45 kW


氣體預處理裝置

采用水洗堿洗冷干工藝處理SF?故障性氣體中的毒害組分


氣體緩存罐

1000 L，設計壓力50 bar，碳鋼材質


智能鋼瓶存儲庫

可存儲380個@40 L氣瓶，自動化存取，數字化管控


結構形式

封閉式


控制方式

15英寸觸摸屏控制及遠程控制


電源

三相五線制，AC380 V，50 Hz

適用標準

GB/T12022《工業六氟化硫》

DL/T1993《電氣設備用六氟化硫氣體回收、再生及再利用技術規范》

DL/T1353《六氟化硫處理系統技術規范》

IEC 60480《六氟化硫電器設備中氣體的檢測和處理導則及其再使用的規范》

IEC 62271-4《高壓開關設備和控制設備 第4部分 處理程序，

六氟化硫( SF?)及其混合物》

功能特點

SF?氣體回收、凈化、灌裝、存儲，凈化后SF?氣體品質符合GB/T 12022標準要求；

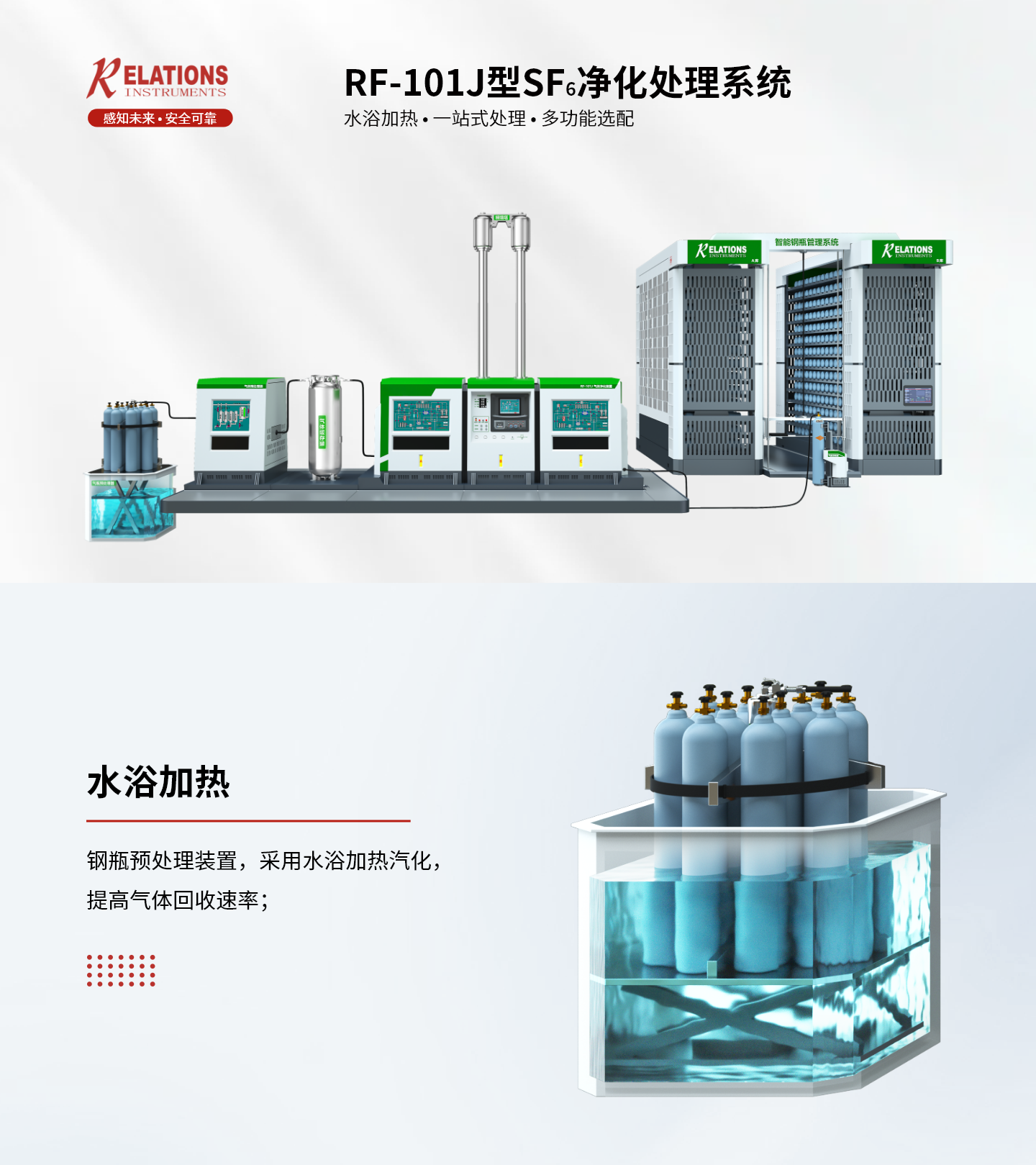

鋼瓶預處理裝置，采用水浴加熱汽化，提高氣體回收速率；

氣體預處理裝置，可處理廢氣中含量過高的SF?分解氣體；

氣體緩存罐，能夠大體量存儲SF?氣體，提高SF?處理速率；

雙塔精餾提純凈化裝置，保障SF?氣體凈化再生品質；

SF?液態灌裝功能，(5~8) min可將40 L鋼瓶充滿50 kg六氟化硫；

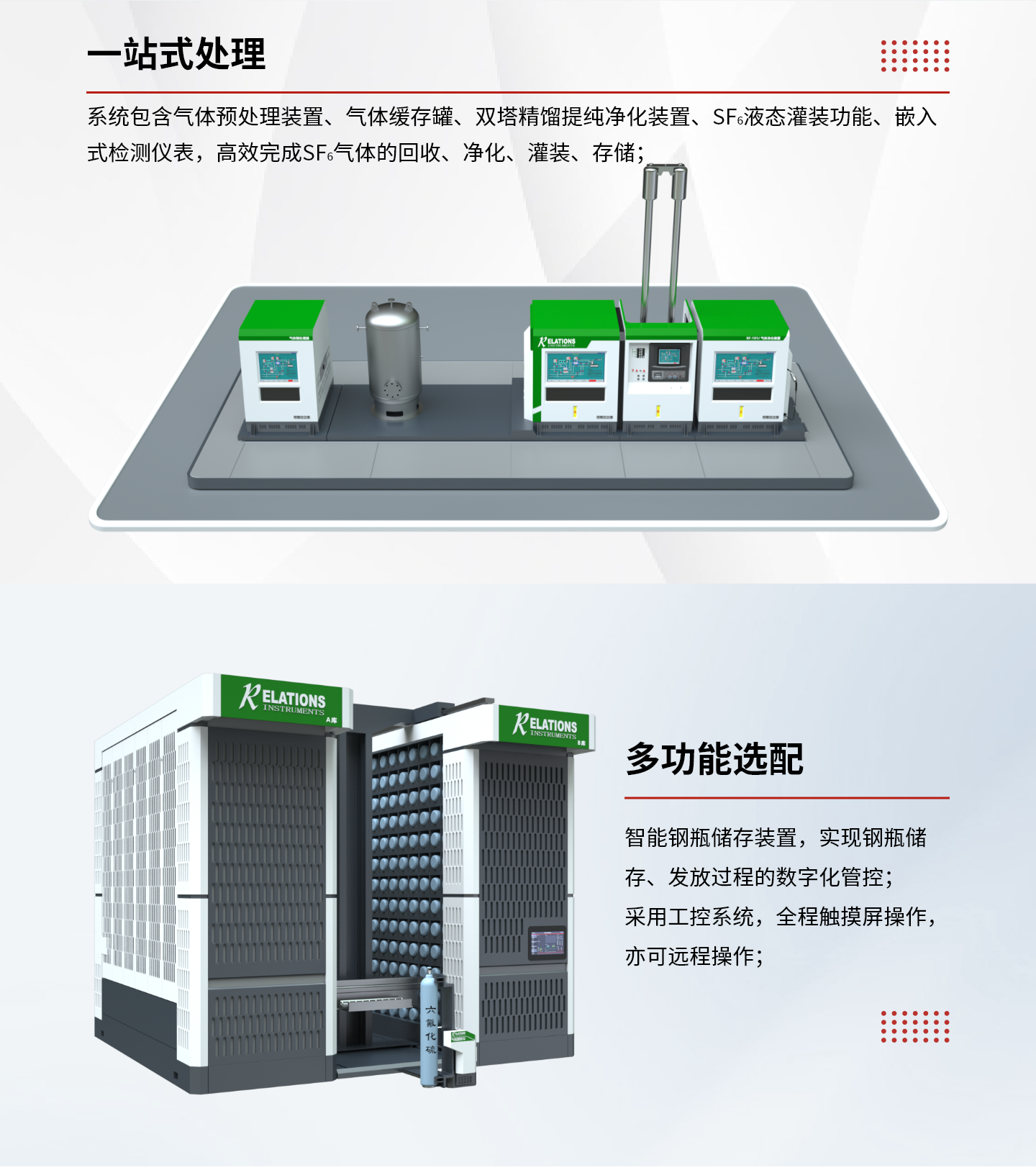

智能鋼瓶?jī)?chǔ)存裝置，實現鋼瓶?jī)?chǔ)存、發放過程的數字化管控；

采用工控系統，全程觸摸屏操作，亦可遠程操作；

可選配嵌入式檢測儀表可檢測六氟化硫氣體純度、濕度、分解產物。

應用領域

適用于省級SF?回收處理中心集中處理作業。
