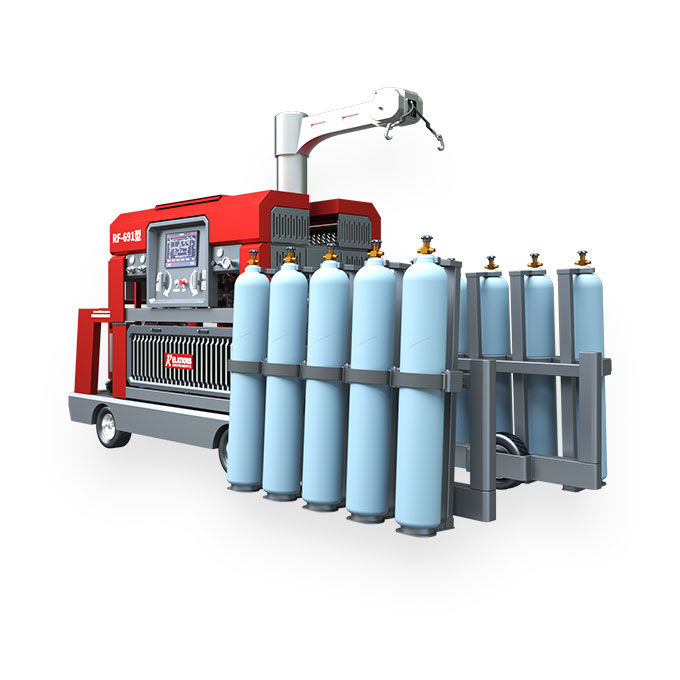

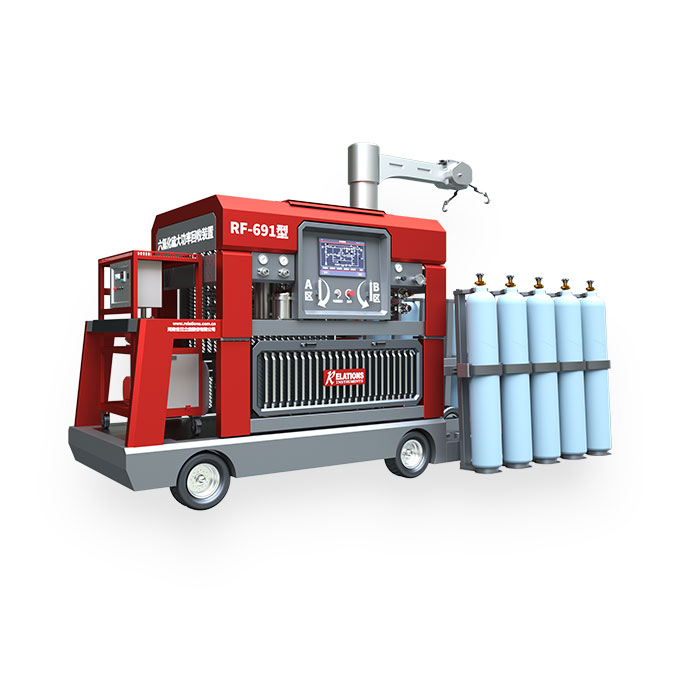

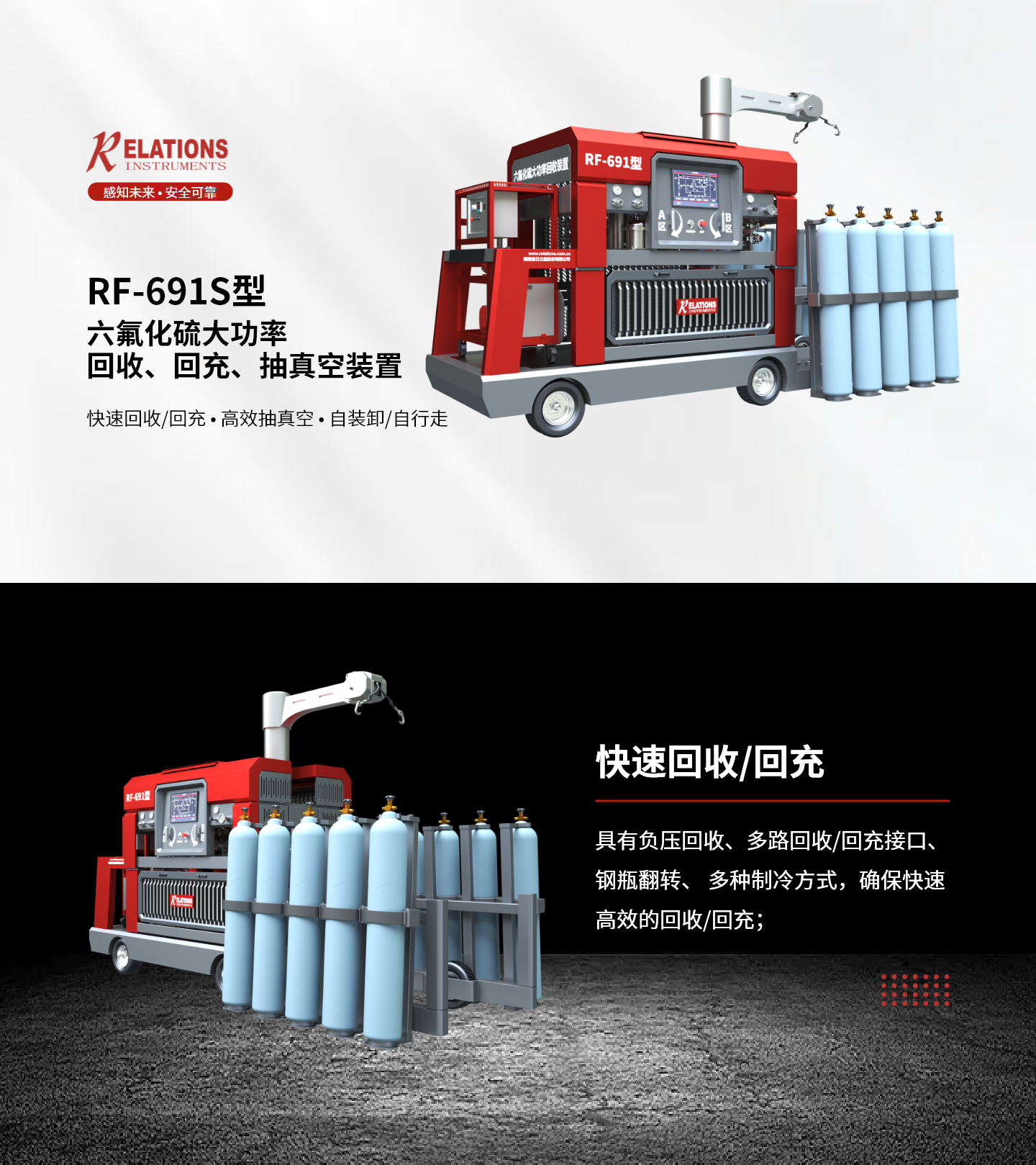

RF-691S型六氟化硫大功率回收、回充、抽真空裝置

產品用途|快速回收/回充 ? 高效抽真空 ? 自裝卸/自行走

產品型號RF-691S

產品名稱六氟化硫大功率回收、回充、抽真空裝置

輸出終壓50 bar

真空壓縮機31.3 m3/h，極限真空度1 mabr

過濾器過濾水分、分解產物及固體顆粒

過濾粒徑≤1 μm

性能



配置

產品參數及尺寸

參數名稱

參數值


無油水冷壓縮機

60 m3/h


輸出終壓

50 bar


真空壓縮機

31 m3/h，極限真空度1 mabr


過  濾  器

過濾水分、分解產物及固體顆粒


過濾粒徑

≤1 μm


調壓輸出

(1~10) bar


汽  化  器

采用加熱及水冷換熱輔助汽化


鋼瓶規格

40 L*10或500 L*1


回  收  管

DN19*10 m，一端DN20自封閉接頭，另一端球閥及氣瓶接頭


回  充  管

DN13*3 m，一端DN20自封閉接頭，另一端球閥及氣瓶接頭


輔助回收冷卻型式

水冷


結構型式

半封閉


電       源

三相五線制，AC380 V，50 Hz

部件可選配

部件名稱

參數值


真空泵/真空泵組

抽速505 m3/h，

前級泵抽速：64 m3h；

極限真空度≤0.08 mbar；


抽速1000 m3/h，

前級泵抽速：240 m3/h；

極限真空度≤0.08 mbar。

功能特點

六氟化硫氣體大功率回收、回充、抽真空；

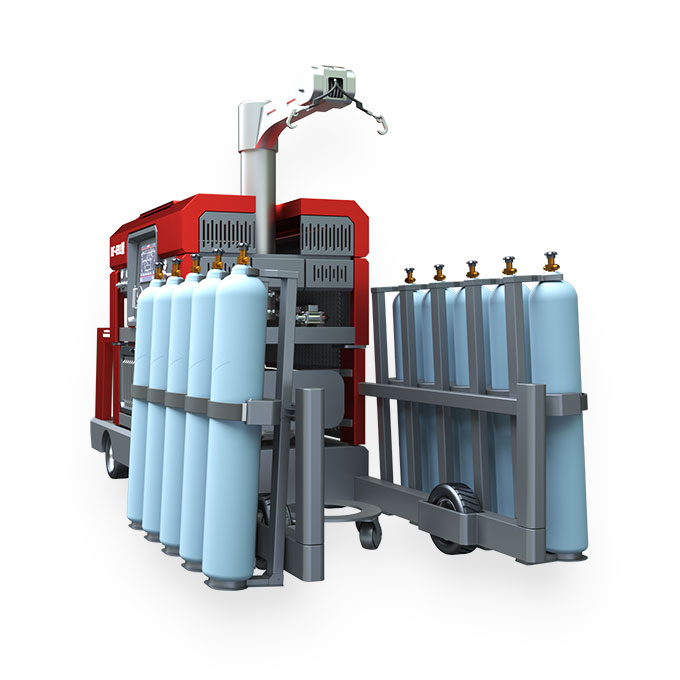

具備鋼瓶翻轉充氣功能，可翻轉40L鋼瓶或500L儲氣瓶，減少鋼瓶內氣體殘留；

可過濾SF?氣體中的水分、分解產物、固體顆粒等雜質；

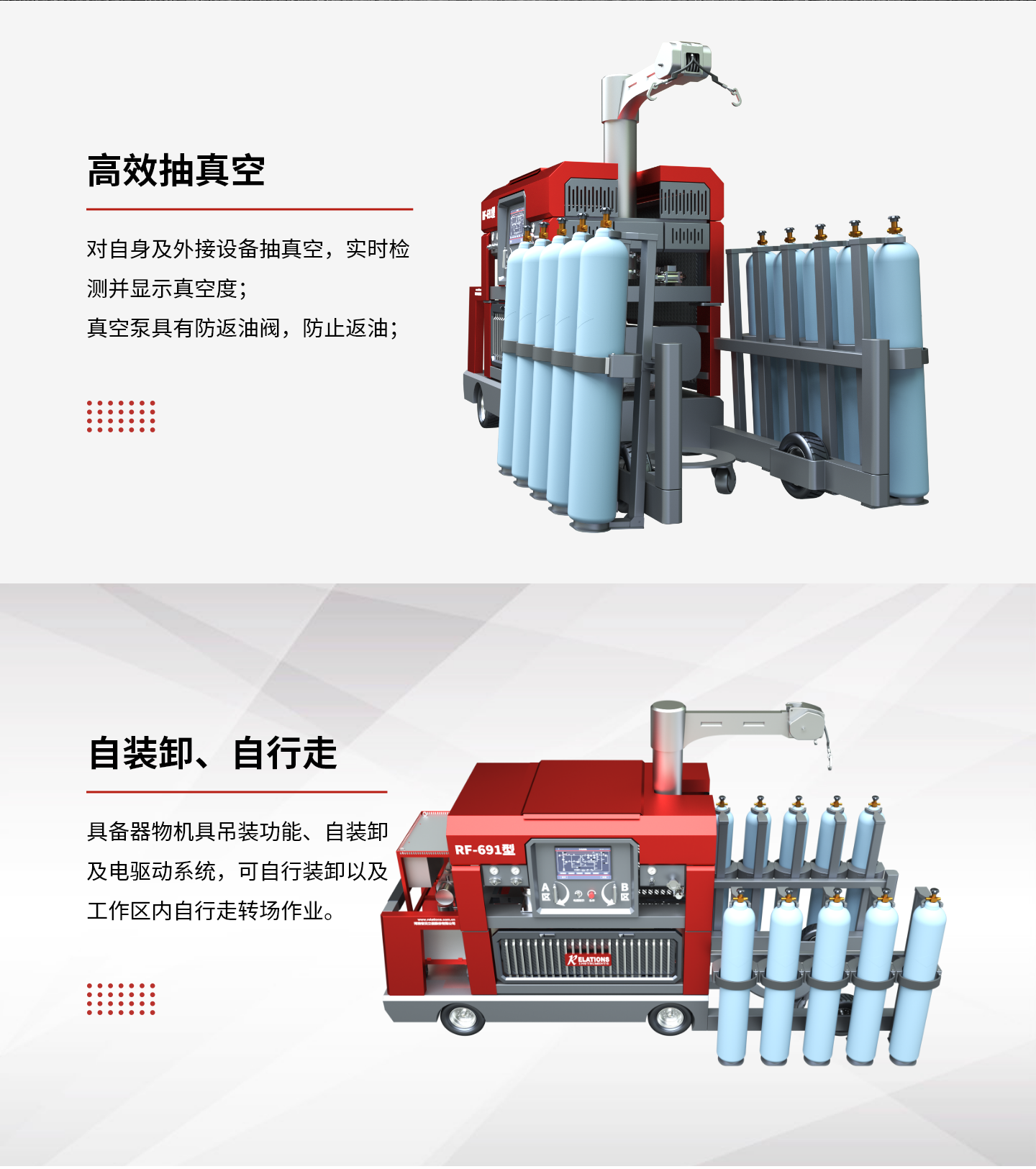

對自身及外接設備抽真空，實時檢測并顯示真空度；

具有負壓回收功能，提高回收率；

多路回收/回充接口，提高回收充氣效率 ；

真空泵具有防返油閥，防止返油；

具備器物機具吊裝功能；

配置自裝卸及電驅動系統，可自行裝卸以及工作區內自行走轉場作業；

可選配不同的制冷方式，適合全球不同地區的環境溫度，確?？焖俑咝У幕厥?。

應用領域

適用于500 kV及以上GIS、GIL中的SF?回收、回充、抽真空作業。
