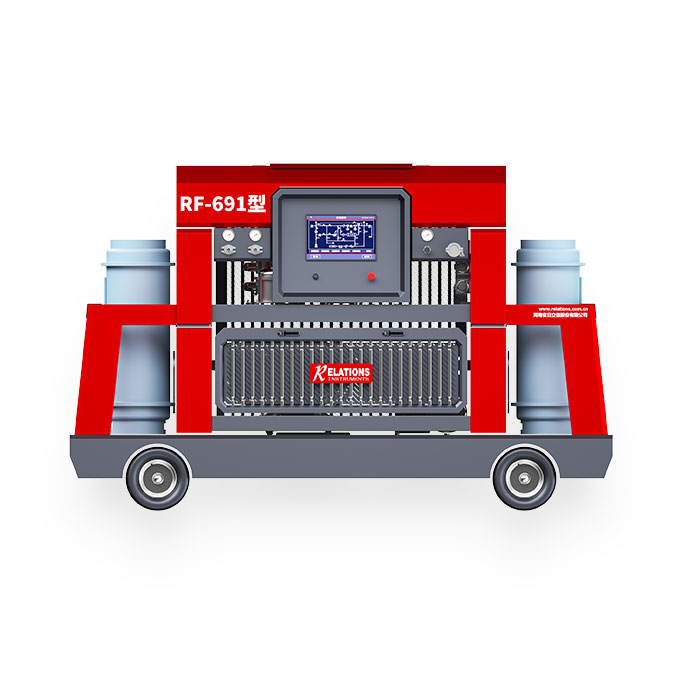

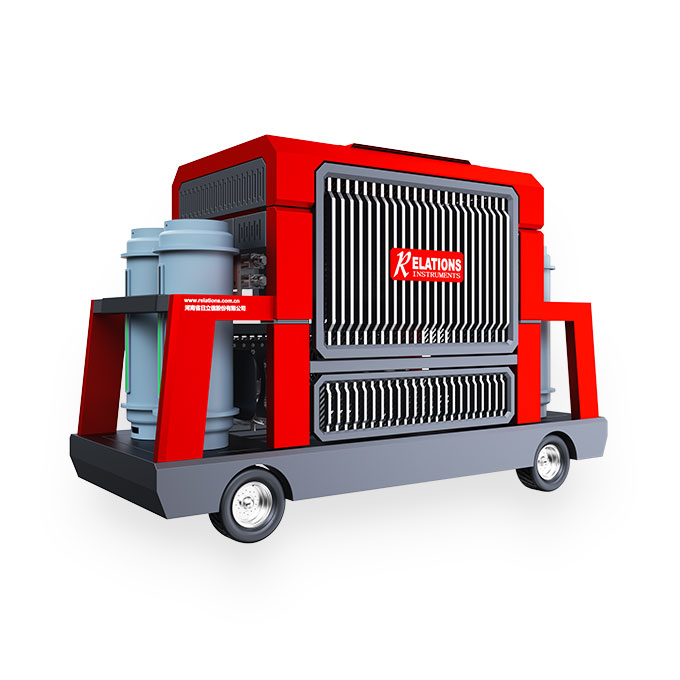

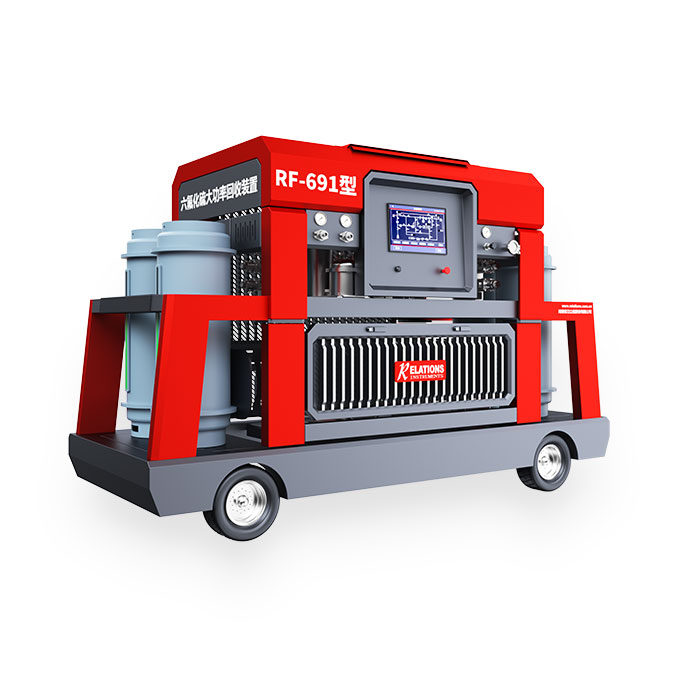

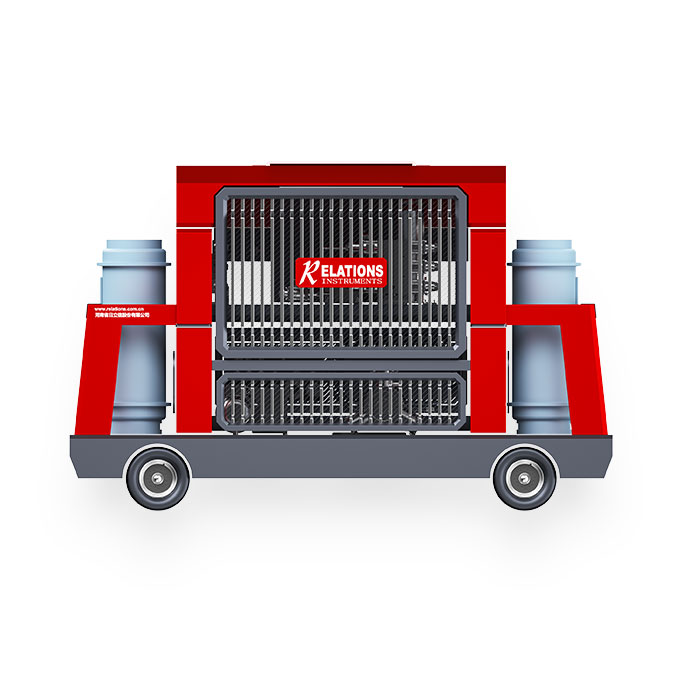

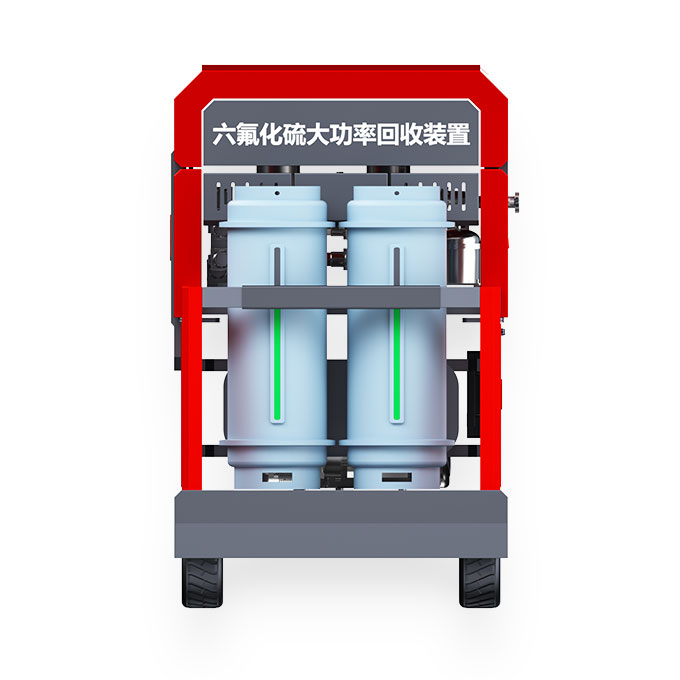

RF-691型六氟化硫大功率回收裝置

產品用途|高效過濾 ? 快速回收/回充 ? 液態灌裝

產品型號RF-691

產品名稱六氟化硫大功率回收裝置

輸出終壓50 bar

無油增壓機5 m3 /h@液態SF6

真空泵64 m3 /h，極限真空度0.1 mbar

真空壓縮機31.3 m3 /h，極限真空度1 mab

性能





配置

產品參數及尺寸

參數名稱

參數值


無油水冷壓縮機

60 m3/h


輸出終壓

50 bar


無油增壓機

5 m3/h@液態SF?


真  空  泵

64 m3/h，極限真空度0.1 mbar


真空壓縮機

31.3 m3/h，極限真空度1 mabr


過  濾  器

過濾水分、分解產物及固體顆粒


過濾粒徑

≤1 μm


調壓輸出

(1~10) bar


汽  化  器

1.5 kW


回  收  管

DN19*10 m，一端DN20自封閉接頭，另一端球閥及氣瓶接頭


回  充  管

DN13*3 m，一端DN20自封閉接頭，另一端球閥及氣瓶接頭


輔助回收冷卻型式

水冷


結構型式

半封閉


電       源

三相五線制，AC380 V，50 Hz


尺       寸

2850 mm *1500 mm * 1760 mm

(L * W * H)

部件可選配

部件名稱

參數值


儲罐

600 L、設計壓力50 bar、碳鋼材質

800 L、設計壓力50 bar、碳鋼材質

1000 L、設計壓力50 bar、碳鋼材質

1200 L、設計壓力50 bar、碳鋼材質


控制方式

一鍵式控制

15英寸觸摸屏控制


計量方式

稱重/加熱

液位計量/加熱

功能特點

六氟化硫氣體回收、儲存；

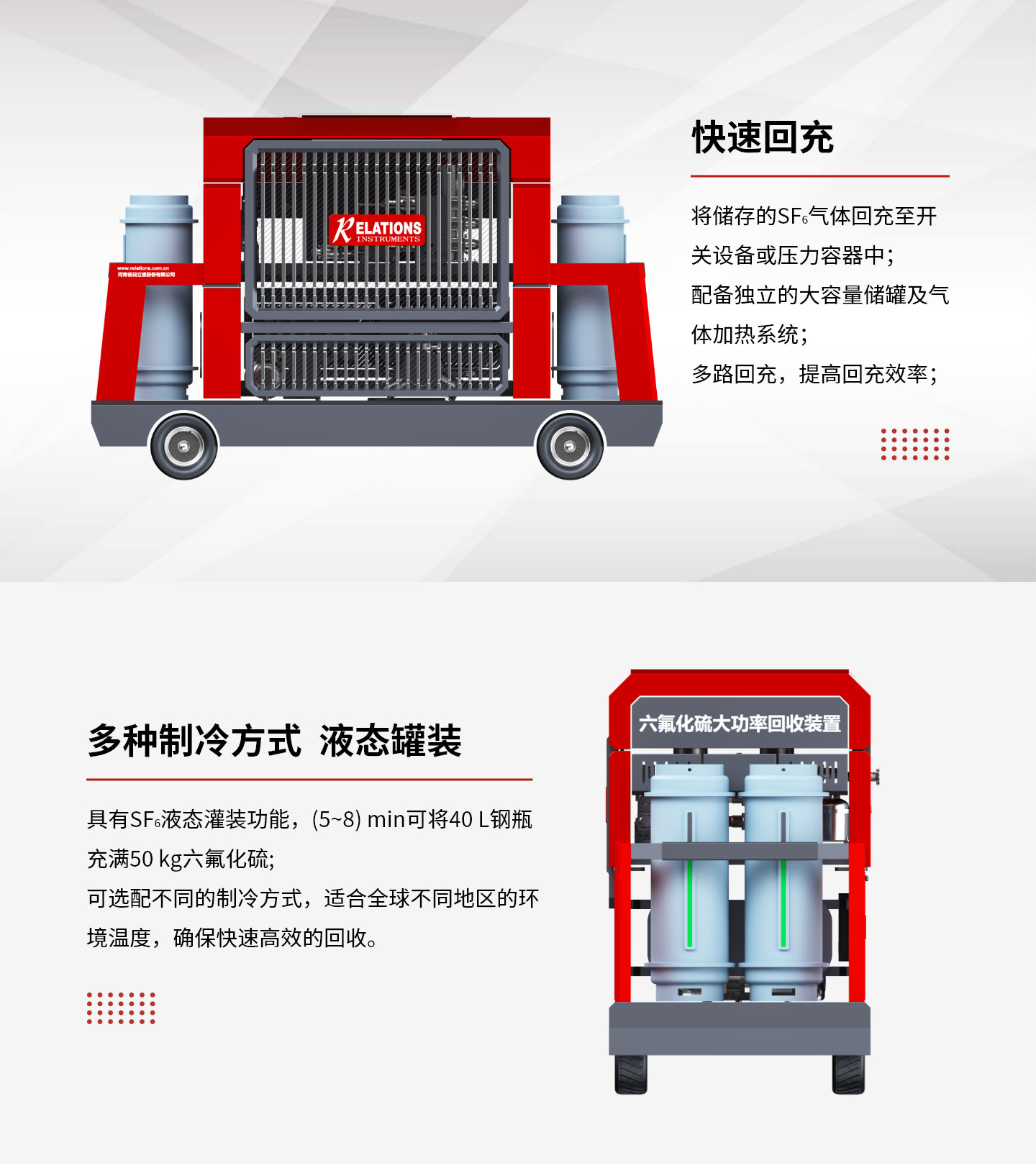

將儲存的六氟化硫氣體回充至開關設備或壓力容器中；

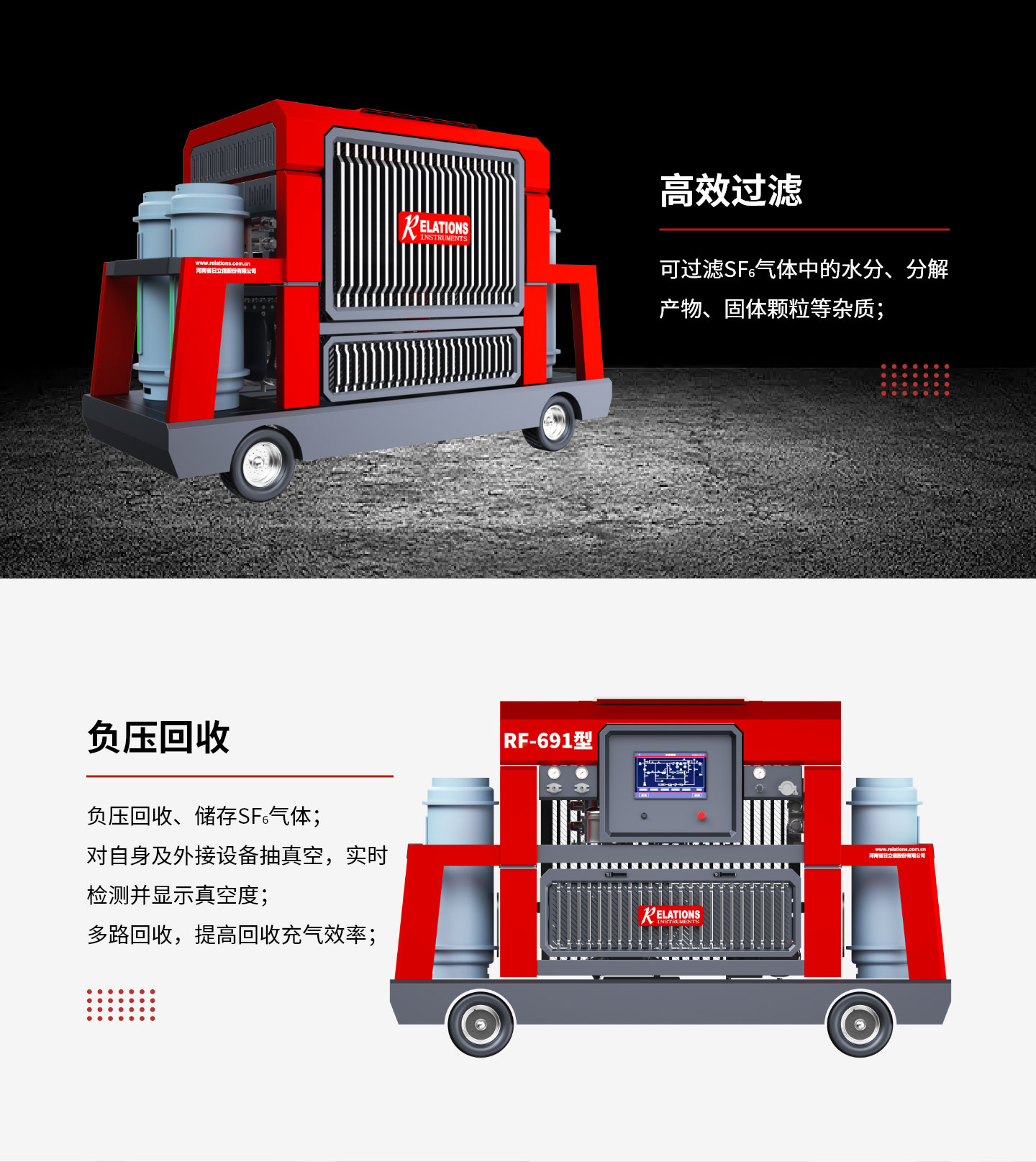

可過濾SF?氣體中的水分、分解產物、固體顆粒等雜質；

對自身及外接設備抽真空，實時檢測并顯示真空度；

具有負壓回收功能，提高回收率；

多路回收/回充接口，提高回收充氣效率；

真空泵具有防返油閥，防止返油；

配備獨立的大容量儲罐及氣體加熱系統，提高回充效率；

具有SF?液態灌裝功能，(5~8) min可將40 L鋼瓶充滿50 kg六氟化硫；

可選配不同的制冷方式，適合全球不同地區的環境溫度，確?？焖俑咝У幕厥?。

應用領域

適用于500 kV及以上GIS、GIL中的SF?回收、回充作業。
